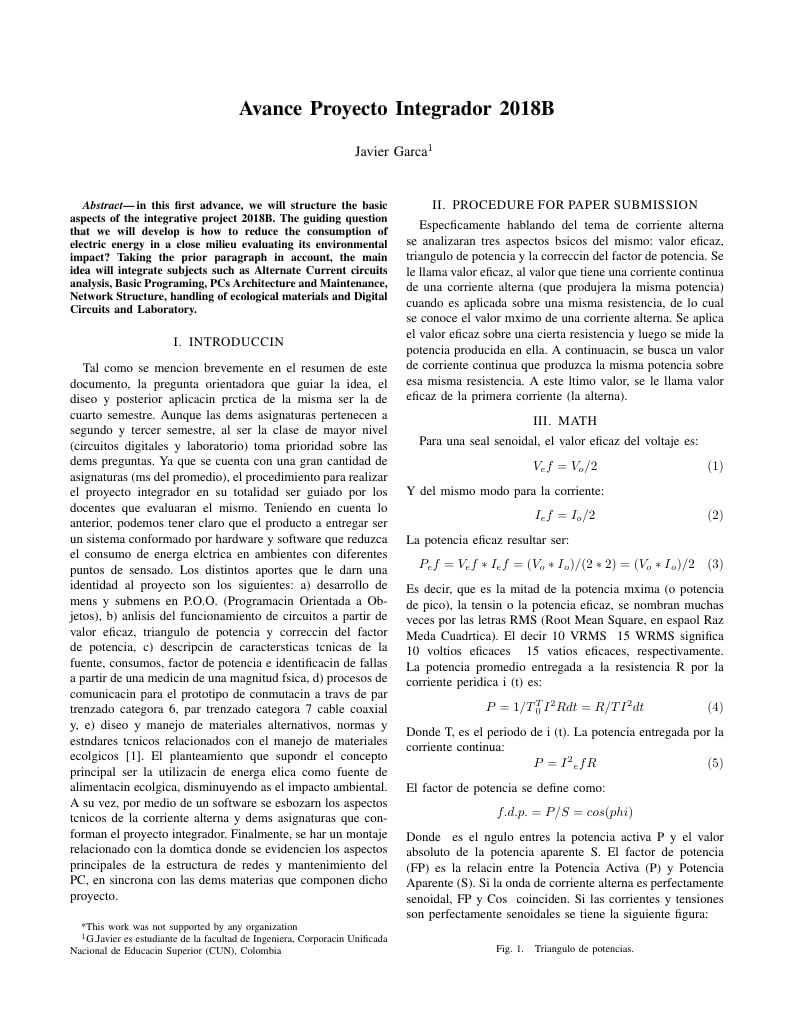

Avance Proyecto Integrador 2018B
Author
Javier García
Last Updated
4 years ago
License
Creative Commons CC BY 4.0
Abstract
Avance previo de un proyecto para la universidad.
Avance previo de un proyecto para la universidad.
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%2345678901234567890123456789012345678901234567890123456789012345678901234567890
% 1 2 3 4 5 6 7 8
\documentclass[letterpaper, 10 pt, conference]{ieeeconf} % Comment this line out
% if you need a4paper
%\documentclass[a4paper, 10pt, conference]{ieeeconf} % Use this line for a4
% paper
\IEEEoverridecommandlockouts % This command is only
% needed if you want to
% use the \thanks command
\overrideIEEEmargins
% See the \addtolength command later in the file to balance the column lengths
% on the last page of the document
% The following packages can be found on http:\\www.ctan.org
%\usepackage{graphics} % for pdf, bitmapped graphics files
%\usepackage{epsfig} % for postscript graphics files
%\usepackage{mathptmx} % assumes new font selection scheme installed
%\usepackage{times} % assumes new font selection scheme installed
%\usepackage{amsmath} % assumes amsmath package installed
%\usepackage{amssymb} % assumes amsmath package installed
\title{\LARGE \bf
Avance Proyecto Integrador 2018B
}
%\author{ \parbox{3 in}{\centering Huibert Kwakernaak*
% \thanks{*Use the $\backslash$thanks command to put information here}\\
% Faculty of Electrical Engineering, Mathematics and Computer Science\\
% University of Twente\\
% 7500 AE Enschede, The Netherlands\\
% {\tt\small h.kwakernaak@autsubmit.com}}
% \hspace*{ 0.5 in}
% \parbox{3 in}{ \centering Pradeep Misra**
% \thanks{**The footnote marks may be inserted manually}\\
% Department of Electrical Engineering \\
% Wright State University\\
% Dayton, OH 45435, USA\\
% {\tt\small pmisra@cs.wright.edu}}
%}
\author{Javier García$^{1}$% stops a space
\thanks{*This work was not supported by any organization}% <-this % stops a space
\thanks{$^{1}$G.Javier es estudiante de la facultad de Ingeniería,
Corporación Unificada Nacional de Educación Superior (CUN), Colombia
}
}
\begin{document}
\maketitle
\thispagestyle{empty}
\pagestyle{empty}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
\begin{abstract}
in this first advance, we will structure the basic aspects of the integrative project 2018B. The guiding question that we will develop is how to reduce the consumption of electric energy in a close milieu evaluating its environmental impact?
Taking the prior paragraph in account, the main idea will integrate subjects such as Alternate Current circuits analysis, Basic Programing, PC’s Architecture and Maintenance, Network Structure, handling of ecological materials and Digital Circuits and Laboratory.
\end{abstract}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
\section{INTRODUCCIÓN}
Tal como se mencionó brevemente en el resumen de este documento, la pregunta orientadora que guiará la idea, el diseño y posterior aplicación práctica de la misma será la de cuarto semestre. Aunque las demás asignaturas pertenecen a segundo y tercer semestre, al ser la clase de mayor nivel (circuitos digitales y laboratorio) toma prioridad sobre las demás preguntas.
Ya que se cuenta con una gran cantidad de asignaturas (más del promedio), el procedimiento para realizar el proyecto integrador en su totalidad será guiado por los docentes que evaluaran el mismo.
Teniendo en cuenta lo anterior, podemos tener claro que el producto a entregar será un sistema conformado por hardware y software que reduzca el consumo de energía eléctrica en ambientes con diferentes puntos de sensado. Los distintos aportes que le darán una identidad al proyecto son los siguientes: a) desarrollo de menús y submenús en P.O.O. (Programación Orientada a Objetos), b) análisis del funcionamiento de circuitos a partir de valor eficaz, triangulo de potencia y corrección del factor de potencia, c) descripción de características técnicas de la fuente, consumos, factor de potencia e identificación de fallas a partir de una medición de una magnitud física, d) procesos de comunicación para el prototipo de conmutación a través de par trenzado categoría 6, par trenzado categoría 7 cable coaxial y, e) diseño y manejo de materiales alternativos, normas y estándares técnicos relacionados con el manejo de materiales ecológicos [1].
El planteamiento que supondrá el concepto principal será la utilización de energía eólica como fuente de alimentación ecológica, disminuyendo así el impacto ambiental. A su vez, por medio de un software se esbozarán los aspectos técnicos de la corriente alterna y demás asignaturas que conforman el proyecto integrador.
Finalmente, se hará un montaje relacionado con la domótica donde se evidencien los aspectos principales de la estructura de redes y mantenimiento del PC, en sincronía con las demás materias que componen dicho proyecto.
\section{PROCEDURE FOR PAPER SUBMISSION}
Específicamente hablando del tema de corriente alterna se analizaran tres aspectos básicos del mismo: valor eficaz, triangulo de potencia y la corrección del factor de potencia.
Se le llama valor eficaz, al valor que tiene una corriente continua de una corriente alterna (que produjera la misma potencia) cuando es aplicada sobre una misma resistencia, de lo cual se conoce el valor máximo de una corriente alterna. Se aplica el valor eficaz sobre una cierta resistencia y luego se mide la potencia producida en ella.
A continuación, se busca un valor de corriente continua que produzca la misma potencia sobre esa misma resistencia. A este último valor, se le llama valor eficaz de la primera corriente (la alterna).
\section{MATH}
Para una señal senoidal, el valor eficaz del voltaje es:
$$
V_ef=V_o/√2 \eqno{(1)}
$$
Y del mismo modo para la corriente:
$$
I_ef=I_o/√2 \eqno{(2)}
$$
La potencia eficaz resultará ser:
$$
P_ef=V_ef*I_ef= (V_o 〖*I〗_o)/(√2*√2)=(V_o 〖*I〗_o)/2 \eqno{(3)}
$$
Es decir, que es la mitad de la potencia máxima (o potencia de pico), la tensión o la potencia eficaz, se nombran muchas veces por las letras RMS (Root Mean Square, en español Raíz Medía Cuadrática). El decir 10 VRMS ó 15 WRMS significa 10 voltios eficaces ó 15 vatios eficaces, respectivamente.
La potencia promedio entregada a la resistencia R por la corriente periódica i (t) es:
$$
P=1/T ∫_0^T▒〖I^2 Rdt=R/T ∫▒〖I^2 dt〗〗 \eqno{(4)}
$$
Donde T, es el periodo de i (t). La potencia entregada por la corriente continua:
$$
P=〖I^2〗_ef R \eqno{(5)}
$$
El factor de potencia se define como:
$$
f.d.p.=P/S=cos(phi)
$$
Donde Φ es el ángulo entres la potencia activa “P” y el valor absoluto de la potencia aparente “S”.
El factor de potencia (FP) es la relación entre la Potencia Activa (P) y Potencia Aparente (S). Si la onda de corriente alterna es perfectamente senoidal, FP y Cos Φ coinciden.
Si las corrientes y tensiones son perfectamente senoidales se tiene la siguiente figura:
\begin{figure}[thpb]
\centering
%\includegraphics{Triangulo1.jpg}
\caption{Triangulo de potencias.}
\label{figurelabel}
\end{figure}
Y por lo tanto:
$$
f.d.p=P/S=(Veff*Ieff*Cos(∠V-∠-I))/(Veff*Ieff) \eqno{(6)}
$$
Resultando que el f.d.p. es el coseno del ángulo que forman los fasores de la corriente y la tensión. En este caso se puede entender que $$cos〖(∠V-∠I)〗=cos(∠Z) $$donde Z es la impedancia equivalente del sistema.
A partir de esto se puede entender el cos〖(Φ)〗, como una medida de la habilidad del elemento Z para absorber potencia activa.
Para una resistencia:
$$
f.d.p.=cos(0)=1
$$
Para una inductancia y un condensador:
$$
f.d.p.=cos(π/2)=0
$$
El dispositivo utilizado para medir el f.d.p. se denomina cosímetro o fasímetro.
Potencia Activa: es la capaz de transformar la energía eléctrica en trabajo. Esta potencia es la realmente consumida por los circuitos y en consecuencia, cuando se habla de demanda eléctrica, es esta potencia la que se utiliza para determinar dicha demanda.
Se designa con la letra “P” y se mide en vatios (W) o Kilovatios (KW).
La potencia activa se debe a los elementos resistivos.
Potencia Aparente: es la potencia compleja de un circuito eléctrico de corriente alterna (cuya magnitud se conoce como potencia aparente y se identifica con la letra S), es la suma vectorial de la potencia que disipa el circuito y se transforma en calor o trabajo. Se mide en vatios (W).
$$
S^2=P^2+Q^2 \eqno{(7)}
$$
Potencia Reactiva: Se divide en dos tipos, la potencia reactiva inductiva y la potencia reactiva capacitiva.
La potencia reactiva inductiva solamente aparece cuando existen bobinas y por ende, es toda aquella potencia desarrollada en circuitos inductivos.
$$
Q_L=I^2*X_L \eqno{(8)}
$$
La potencia reactiva capacitiva es la desarrollada por circuitos con condensadores.
En los circuitos capacitivos puros no existen potencia activa, pero si existe la potencia reactiva de carácter capacitivo, el cual tiene un valor de:
$$
Q_C=I^2*X_C \eqno{(9)}
$$
La importancia del factor de potencia resalta los siguientes aspectos:
Un f.d.p. bajo comparado con otro alto, origina, para una misma potencia, una mayor demanda de corriente, lo que implica la necesidad de utilizar cables de mayor sección.
La potencia aparente es tanto mayor cuanto más bajo sea el f.d.p., lo que significa una mayor dimensión de los generadores.
La corrección del factor de potencia se realiza mediante la conexión a través de conmutadores, en general, automáticos, de bancos de condensadores o de inductancias, según sea el tipo de cargas que tenga la instalación.
\section{CONCLUSIONES}
Por el momento, la conclusión más importante que rescatamos es el uso de las asignaturas como medio por el cual vamos a realizar el diseño y la posterior implementación de la idea del proyecto integrador.
Además de lo anterior, también se puede tener en cuenta, la investigación que estamos haciendo para analizar, diseñar e implementar todos los conocimientos que se utilizarán dentro del hardware y el software del proyecto integrador. Aunque aún hay muchos cabos sueltos por atar, contamos con el deseo de aprender y de avanzar cada vez más hacia el pleno desarrollo de esta idea.
.
\addtolength{\textheight}{-12cm} % This command serves to balance the column lengths
% on the last page of the document manually. It shortens
% the textheight of the last page by a suitable amount.
% This command does not take effect until the next page
% so it should come on the page before the last. Make
% sure that you do not shorten the textheight too much.
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
\begin{thebibliography}{99}
\bibitem{c1} G Corporación Unificada Nacional de Educación Superior (CUN). Problema General Proyectos Integradores. Circuitos de corriente alterna y laboratorio. $$ https://classroom.google.com/u/1/c/MTg2NzUyOTg4MTNa $$
\bibitem{c2} Factor de Potencia. Monografías. $$ http://www.monografias.com/trabajo14/factorpotencia/factorpotencia.shtml $$
\bibitem{c3} Factor de Potencia. Wikipedia – La Enciclopedia Libre. $$ http://www.es.wikipedia.org/wiki/Facotr_de_Potencia $$
[4] ¿Qué es el factor de potencia?
\bibitem{c4} ¿Qué es el factor de potencia? Potencia Aparente, Activa y Reactiva. https://youtu.be/5X4GRemc3pc
\bibitem{c5} Valor Medio y Valor Eficaz. $$ http://www.ifent.org/lecciones/cap08/cap08-05.asp $$
\bibitem{c6} Análisis de Circuitos eléctricos en estado estable y circuitos acoplados. $$ http://cimogsys.espoch.edu.ec/direccion_publicaciones/public/pdf/19an%C3%A1lisis%20circuitos%20en%20estado%20estable%20y%20circuitos%20acoplados_2.pdf
$$
\end{thebibliography}
